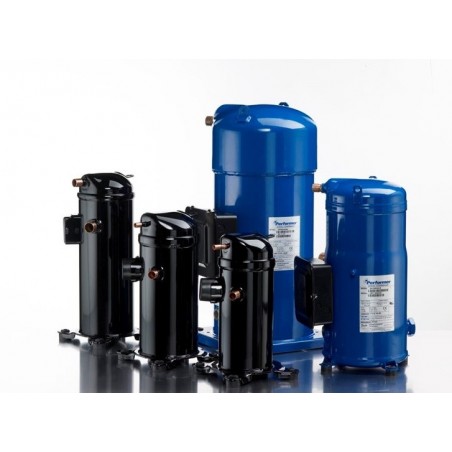

DANFOSS MANEUROP SZ185 S4 R

Características

Valor

Tipo

SZ

Peso neto

101.00 Kg

Aceite incorporado

Carga inicial de aceite

Altura del embalaje [mm]

698

Approval standards

Certifcado CE; Certificado UL (archivo SA 6873)

Capacidad de refrigeración nominal a 60 Hz

51.8

Capacity control

Fixed speed

Carga de aceite [cm3]

6.2

Carga de refrigerante [kg]

13.5

Código de configuración

Individual

Conexiones eléctricas

Tornillos 4.8 mm

Cubierta para Ebox, par [Nm]

2

Designación

Compressor

Economizer

No

Formato de la empaquetadura

Paquete individual

Frecuencia [Hz]

60

Generation code

C

Grado de protección IP

IP54 (con prensa para cable)

HP de prueba [bar]

32

HP, fábrica [bar]

33

Igualación de aceite

3/8'' flare SAE

Instrucciones incorporadas

Instrucciones de instalación

LP de prueba [bar]

25

LP, fábrica [bar]

25

LRA

380 A

Longitud del embalaje [mm]

470

MMT

75 A

Montaje del visor

Roscado

Norma del racor

ODF

Número de arranques por hora

12

Número de esquema

8551056c

Número de modelo

SZ185S3CC

Oil drain

1/4'' flare

Oil equalization torque [Nm]

48

Packaging width [mm]

400

Par de LP GP [Nm]

15

Par de drenaje de aceite [Nm]

35

Par de la conexión a tierra [Nm]

2

Par de la conexión eléctrica [Nm]

3

Par de montaje [Nm]

21

Par del visor [Nm]

50

Peso Bruto

105.17 Kg

Peso del embalaje [Kg]

106

Phase

3

Protección de motor

Termostato int., necesita protector de sobrecarga externo

Prueba dif. [bar]

24

Puerto medidor HP

Ninguno

Puerto medidor LP

Obús

Referencias de aceite

160SZ

Refrigerante

R134a; R404A; R407C; R507A

Resistencia del bobinado para compresores trifásicos con bobinados idénticos [Ohm]

0.19 Ohm

Segment usage

Air conditioning; Heating

Soporte incorporado

Kit de montaje con amortiguadores, tornillos, tuercas, manguitos y arandelas

Speed Platform

Velocidad fija

Swept volume [cm3]

249.9

Tamaño de la conexión de aspiración [in]

1 5/8

Tamaño de la conexión de descarga [in]

1 1/8

Tamaño de la tubería de la conexión de aspiración [in]

1 5/8

Tamaño de la tubería de la conexión de descarga [in]

1 1/8

Técnica

Scroll

Técnica de la marca

Compresores scroll, tipo

Tipo de conexión

Soldar cobre

Unidades de empaquetadura

1

Válvula de alivio

None

Valor alto de la tensión nominal a 50 Hz [V]

0

Valor alto de la tensión nominal a 60 Hz [V]

230

Valor alto del rango de tensión a 50 Hz [V]

0

Valor alto del rango de tensión a 60 Hz [V]

253

Valor bajo de la tensión nominal a 50 Hz [V]

0

Valor bajo de la tensión nominal a 60 Hz [V]

200

Valor bajo del rango de tensión a 50 Hz [V]

0

Valor bajo del rango de tensión a 60 Hz [V]

180

Velocidad de rotación a 50 Hz [rpm]

0

Velocidad de rotación a 60 Hz [rpm]

3500

Viscosidad [cP]

32

• Aceite 1

7754023

• Aceite 1 Descripción

Aceite POE, 16SZ, lata de 1 l

• Bloque T

8173021

• Bloque T Descripción

Conector en T 60 x 75 mm

• Campana acústica 1

7755007

• Campana acústica 1 Descripción

Carcasa acústica para compresor scroll S175-S185

• Campana acústica 2

120Z0353

• Campana acústica 2 Descripción

Carcasa acústica inferior para compresor scroll SH18-SH38

• Conector FSA

023U8014

• Correa 01

120Z0360

• Correa 01 Descripción

Resistencia superficie inferior, 56 W, 24 V, marca CE, UL

• Correa 02

120Z0376

• Correa 02 Descripción

Resistencia superficie inferior, 56 W, 230 V, marca CE, UL

• Correa 06

7773110

• Correa 06 Descripción

Resistencia de cárter tipo cinturón, 75 W, 110 V, marca CE, UL

• Correa 07

7773108

• Correa 07 Descripción

Resistencia de cárter tipo cinturón, 75 W, 230 V, marca CE, UL

• Ebox

8156139

• Ebox Descripción

Caja terminal 186 x 198 mm, incl tapa

• Juego de juntas

8156013

• Juego de juntas Descripción

Juego de juntas, 1-1/4", 1-3/4", 2-1/4", juntas blancas y negras OSG

• Juego de manguitos para soldar

7765028

• Juego de manguitos para soldar Descripción

Juego de manguitos soldar, (2-1/4"~1-5/8"), (1-3/4"~1"1/8)

• Juego de válvula

7703383

• Juego de válvula Descripción

Juego de válvulas, V03 (2-1/4"~1-5/8"), V02 (1-3/4"~1-1/8")

• Junta de aspiración

8156133

• Junta de aspiración Descripción

Junta, 2-1/4"

• Junta de descarga

8156132

• Junta de descarga Descripción

Junta, 1-3/4"

• Junta para visor de aceite

8156129

• Junta para visor de aceite Descripción

Juntas para visor de aceite, 1-1/8" (teflón blanco)

• Kit de montaje 1

8156138

• Kit de montaje 1 Descripción

Kit de montaje para compresor scroll. Amortiguadores, manguitos, tornillos, arandelas

• Kit de montaje 2

8156147

• Kit de montaje 2 Descripción

Kit de montaje para compresor scroll. Amortiguadores, manguitos, tornillos, arandelas, tuernas rotolock, manguitos soldar, arandelas

• Manguito de aspiración

8153006

• Manguito de aspiración Descripción

Manguito soldar, P3 (2-1/4" Rotolock, 1-5/8" ODF)

• Manguito de descarga

8153004

• Manguito de descarga Descripción

Manguito soldar, P2 (1-3/4" Rotolock, 1-1/8" ODF)

• Protección frente a temperatura de descarga

7750009

• Protección frente a temperatura de descarga Descripción

Kit termostato de descarga

• Visor de aceite

8156019

• Visor de aceite Descripción

Visor con juntas (blanco y negro)

• Válvula de aspiración

8168026

• Válvula de aspiración 2

120Z0432

• Válvula de aspiración 2 Descripción

Adaptador Rotolock (2”1/4 Rotolock, 1”5/8 ODF)

• Válvula de aspiración Descripción

Válvula Rotolock, V3 (2-1/4" Rotolock, 1-5/8" ODF)

• Válvula de descarga

8168028

• Válvula de descarga 2

120Z0364

• Válvula de descarga 2 Descripción

Adaptador Rotolock (1-3/4" Rotolock, 1-1/8" ODF)

• Válvula de descarga Descripción

Válvula Rotolock, V2 (1-3/4" Rotolock, 1-1/8" ODF)

• Ángulo de descarga

8168005

• Ángulo de descarga Descripción

Adaptador en ángulo, C2 (1-3/4" Rotolock, 1-1/8" ODF
