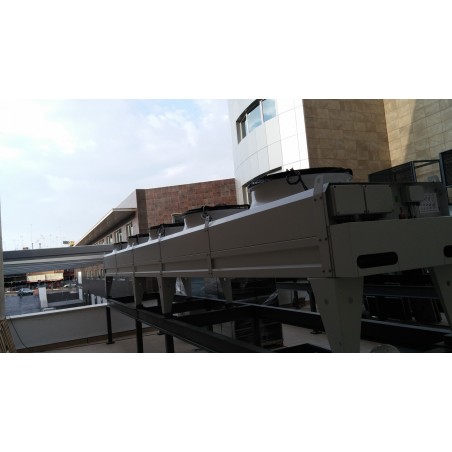

KOBOL CHN 100L

Condensador axial KOBOL CHN - 100L

Axial condensers KOBOL CHN - 100L

Características:

• Baterías  aleteadas: Construidas con tubos de cobre de Ø 3/8 ", fabricados de acuerdo con las especificaciones CUPROCLIMA y con aletas de aluminio corrugado.
• La disposición de tubos de cobre al tresbolillo a través de las aletas auto-espaciadas, el enlace preciso entre los tubos y las aletas, así también como el uso de aletas corrugadas, permiten a nuestras baterías alcanzar un alto rendimiento. Cada bobina ha sido sometida a una prueba de fugas, bajo una presión nominal de 3.923 kPa (40kg/cm2) y luego presurizado con nitrógeno a 147 kPa (1.5kg/cm2) con el fin de evitar la corrosión de la superficie interior de los tubos de cobre.
• Carrocería:  La estructura de la caja de la unidad de refrigeración está fabricada en acero galvanizado; su superficie externa es epoxi-poliéster pintado, y más tarde horneado a 180ºC dándole así una alta protección contra la corrosión, incluso en condiciones ambientales extremas. Protección metálica en conexiones y curvas de retorno.
• Ventiladores y motores:  El diámetro de los ventiladores es de Ø 630 y 910 mm. (dependiendo del modelo) y están equipados con motores trifásicos de rotor externo (400V @ 50Hz). Disponibles ventiladores EC, alta eficiencia, para gama CAH.
• Los ventiladores utilizados son de Ø 630 mm. trifásicos (400V @ 50Hz.) e incorporan protección térmica. Todos los ventiladores llevan incorporada caja de bornas independiente. Los condensadores de serie no llevarán conexiona­do  centralizado a caja eléctrica, se solicitará en el pedido mediante plus  conexión eléctrica, siendo conexionados según tabla de características. Montaje: Construcciones con versiones de aire, vertical (V-V), aire horizontal (H-D).
• Box:
• Techo y estructura desmontable para facilitar la instalación e introducción de componentes en el BOX.
• Chapa galvanizada pintada RAL-7035.
• Manilla de cierre lateral.
• Montaje:  Para entrada de aire vertical (V-V), o entrada de aire horizontal (H-I), a especificar en el pedido.

Opciones CHN:

• Aletas lacadas.
• Aletas de cobre.
• Multicircuito.
• Refrigerador de agua glicolada.
• Patas (H o V) para CHN.
• Posición horizontal y vertical.
• Patas para CAH en horizontal de 500mm, 800mm y 1.000mm.
• Cableado de fábrica en la caja de conexión.
• Desconectador.
• Motores de ventilador a 60Hz.
• Motores de ventilador EC.

Technical features:

Finned coils: Constructed using copper tubes of Ø 3/8", CHN serie, and copper tubes of Ø 1/2", CAH serie, manufactured according to CUPROCLIMA specification, and aluminium corrugated fins. The staggered arrangement of the copper tubes across selfspaced fin, the accurate link between  tubes and fins as well as the use of  corrugated fins allow our finned coils to reach high performance. Every coil has been subjected to a leakage test under a rated  pressure of 3.923 kPa (40kg/cm2) and then pressurised using nitrogen at 147 kPa (1.5kg/cm2) in order to avoid the corrosion of the inner surface of the copper tubes.

Casework: The case structure of the unit cooler is manufactured in galvanised steel; its external surface is epoxy-polyester painted and then baked and cured at 180ºC giving it a high protection against corrosion even in extreme environmental conditions. Metallic protection on connections and return bends.

Fans: Fans' diameter is Ø 630 and 910 mm. (depending on model) and  they are equipped with external rotor three-phase motors (400V @ 50Hz). Available EC fans, high efficiency, for CAH series.

Construction: For vertical air inlet (V-V), or horizontal air inlet (H-I), to be specified on order.

Modelos:

• KOBOL CHN-101
• KOBOL CHN-102
• KOBOL CHN-105
• KOBOL CHN-106
• KOBOL CHN-107
• KOBOL CHN-108
• KOBOL CHN-109
• KOBOL CHN-110
• KOBOL CHN-111
• KOBOL CHN-112
• KOBOL CHN-113
• KOBOL CHN-114
• KOBOL CHN-201
• KOBOL CHN-210
• KOBOL CHN-300
• KOBOL CHN-310
• KOBOL CHN-400
• KOBOL CHN-410
• KOBOL CHN-600
• KOBOL CHN-610

Consulte en el catálogo todos nuestros modelos.
