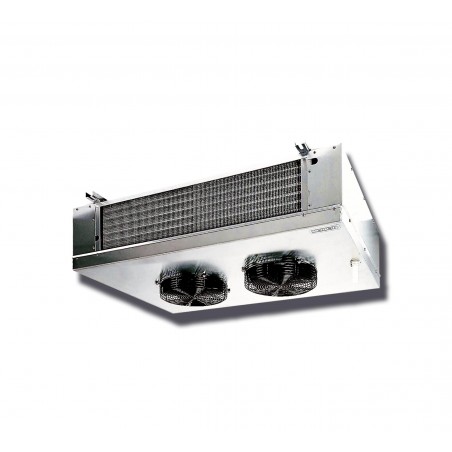

KOBOL XR-20

Evaporador de doble flujo KOBOL XC 20

Dual discharge unit coolers KOBOL XC 20

Características:

• Baterías  aleteadas:  Construidas con tubo de cobre de Ø 1/2”, fabricado según la especificación CUPROCLIMA®, y con aletas de aluminio corrugadas. La disposición de los tubos de cobre al tresbolillo a través de aletas autoseparadas, la perfección del ajuste entre ambos elementos, y la utilización de aletas corrugadas permiten la obtención de elevadas eficiencias. El paso de aleta es de 3,5 mm. en la serie XR. Todas las baterías son sometidas a una prueba de fugas a una presión de ensayo de 3.923 kPa (40kg/cm2)  y posteriormente son presurizadas con nitrógeno a 147 kPa (1,5 kg/cm2) para prevenir la corrosión de la superficie interior de los tubos de cobre.
• Carrocería:  Está realizada con chapa de aleación de aluminio y magnesio (Al  97,5%-Mg 2,5%) que le confiere una alta resistencia a la   corrosión incluso en condiciones ambientales extremas. Además, este acabado permite cumplir con las más estrictas   normas de higiene alimentaria. Incorpora doble bandeja de desescarche para facilitar el drenaje del agua resultante del mismo. Tanto las bandejas de desescarche como los paneles laterales de la carrocería son fácilmente desmontables, con lo que   el acceso al interior de los aparatos es cómodo y rápido.
• Ventiladores y motores:  Los ventiladores utilizados son de Ø 300 mm. con motores monofásicos (230V / 50-60Hz.) de rotor externo, 2 velocidades (1.050  y 1.390 r.p.m.), aislamiento clase B, grado de  protección IP-44, que funcionan a temperaturas comprendidas entre –40ºC y +40ºC e incorporan protección térmica. Las rejillas de protección son de acero cincado pintado y llevan incorporada una caja de bornes estanca a la que se conectan los motores de los ventiladores.
• Resistencias  de  desescarche: Son opcionales en la serie XR. Están blindadas con tubo de acero inoxidable, sus terminales están vulcanizados sobre el tubo para evitar derivaciones e incorporan toma de tierra individual. Se ubican estratégicamente en el evaporador con el objeto  de facilitar un desescarche adecuado y uniforme.

Technical features:

• Finned  coils: Constructed using copper tubes of Ø 1/2” diameter, manufactured according to CUPROCLIMA® specifications, and aluminium corrugated fins.The staggered arrangement of the copper tubes across selfspaced fins, the accurate link between tubes and fins as well as the use of corrugated fins allow our finned coils to reach high performance.  Fin spacing is 3.5 mm (7.25 f.p.i.) in the XR series unit coolers.Every coil has been subjected to a leakage test under a rated pressure of 3,923 kPa (40 kg/cm2) and then pressurised using nitrogen at 147 kPa (1.5 kg/cm2) in order to avoid the corrosion of the inner surface of the copper tubes.
• Casework: The case structure of the unit cooler is fabricated from plate of aluminium-magnesium alloy (97.5% Al-2.5% Mg) giving it a high protection against corrosion even in extreme environmental conditions; moreover this casing allows to meet more demanding food hygiene standards. Includes double drip tray to make the drainage of the water (resulting from defrost) easier. For better maintenance the drip tray and endplates are readily dismounted from the casework giving an easy and fast access to the inside of the unit cooler.
• Fans  and motors: Fans’ diameter is 300 mm (12”) and they are equipped with external rotor single-phase motors (230 V / 50-60 Hz) with class B insulation, grade IP-44 protection, thermal protection device and working on a temperature range from –40ºC up to + 40ºC (from –40 ºF up to + 104 ºF). Painted fan guards are made of zinc plated steel wire and support a water tight  terminal box where the fans’ motors are wired.
• Electric  defrost: Electric heaters are optional in the XR series. They are shielded by a stainless steel tube and their  terminals are vulcanised over it to avoid electric shunts; ever heater includes a single ground wire. They are strategically located across the finned coil in order to provide suitable and uniform defrosting.

Modelos:

• KOBOL XR-41
• KOBOL XR-71
• KOBOL XR-87
• KOBOL XR-115
• KOBOL XR-137
• KOBOL XR-20 E
• KOBOL XR-41E
• KOBOL XR-71 E
• KOBOL XR-87 E
• KOBOL XR-115 E
• KOBOL XR-137 E

Consulte en el catálogomás datos técnicos.
