KOBOL EXR-19

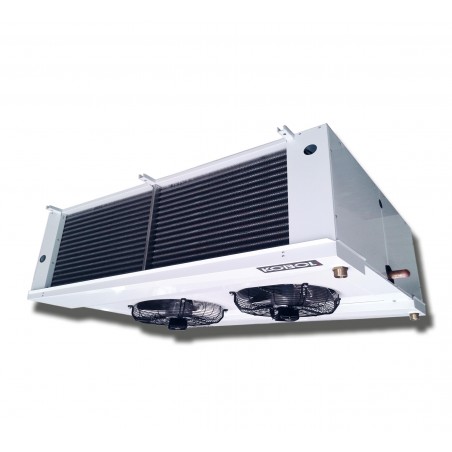

Evaporador doble flujo industrial KOBOL EXR-19

Industrial dual discharge unit coolers KOBOL EXR 19

Características:

• Baterías  aleteadas:  Construidas con tubo de cobre de Ø 1/2” fabricado según las especificación CUPROCLIMA® y con aletas de aluminio corrugadas. La disposición de los tubos de cobre al tresbolillo a través de  aletas autoseparadas, la perfección del ajuste entre ambos elementos y la utilización de aletas corrugadas permiten la obtención de elevadas eficiencias. El paso de aleta es de 4,5 mm en la serie EXR.

• Carrocería:  Está realizada con chapa de acero galvanizado y pintada con pintura epoxy-poliéster polimerizada al horno a 180ºC, que le confiere una alta resistencia a la corrosión incluso en condiciones ambientales extremas. Además, este acabado permite cumplir con las más estrictas normas de higiene alimentaria. Está dotado de separadores internos para evitar el efecto  “by- pass” durante el funcionamiento secuencial de los ventiladores. Incorpora doble bandeja de desescarche para facilitar el drenaje del agua resultante del mismo. Tanto las bandejas de desescarche como los paneles laterales de la carrocería son fácilmente desmontables, con lo que el acceso al interior de los aparatos es cómodo y rápido.

• Ventiladores y motores:  Los ventiladores utilizados son de Ø 450 mm. con motores trifásicos (400V / 50Hz.) de rotor externo, 2 velocidades (1.060 y 1.370 r.p.m.). Aislamiento clase B, grado de protección IP-44, que funcionan a temperaturas comprendidas entre –40º y +40ºC e incorporan protección térmica. Las rejillas de protección son de acero cincado pintado y llevan incorporadas una caja de bornes estanca a la que se conectan los motores de los ventiladores.

• Resistencias  de  desescarche: Son opcionales en la serie EXR. Están blindadas con tubo de acero inoxidable, sus terminales están vulcanizadas sobre el tubo para evitar derivaciones e incorporan toma de tierra individual. En la serie EXA, no existe opción de resistencias, por ser modelos de alta temperatura. Se ubican estratégicamente en el evaporador con el objeto de facilitar un desescarche adecuado y uniforme.

Technical features:

• Finned coils: Constructed using copper tubes of 1/2" diameter, manufactured according to CUPROCLIMA® specification, and aluminium corrugated fins. The staggered arrangement of the copper tubes across selfspaced fins, the  accurate link  between tubes and fins as well as the use of corrugated fins allow our finned coils to reach high  performance. Fin spacing is 4,5 mm in the EXR series unit coolers.

• Casework: The case structure of the unit cooler is fabricated from galvanized steel; its external surface is epoxy-polyester painted and then baked and cured at 180ºC (365ºF) giving it a high protection against corrosion even in extreme environmental conditions, moreover this casing allows to meet more demanding food hygiene standards. Casework in Ø 450mm is unpainted (Mg – Al).  Includes double drip tray to make the drainage of the water (resulting from defrost) easier and internal equispaced partitions to avoid the “by-pass” effect caused by the fans sequential operation. For better maintenance the drip tray and end plates are readily dismounted from the casework giving an easy and fast access to the inside of the unit cooler.

• Fans  and motors: Fans’ diameter is 450 mm and they are equipped with external rotor three-phase motors (400V / 50Hz), 2 diferents speeds (1.060 and 1.370 r.p.m.). With class B insulation, grade IP-44 protection, thermal protection device and working on a temperature range from  –40ºC up to +40ºC (from –40ºF up  to +104ºF). Painted fan guards are made of zinc plated steel wire and support  a water tight terminal box where the fans’ motors are wired.

• Electric  defrost: Electrical heaters are optional in the EXR series. They are shielded by a stainless steel tube and their terminals are vulcanised over it to avoid electric shunts; every heater includes a single ground wire. In the EXA serie is not option, to be a high temperature model.  They are strategically located acros the finned coil in order to provide suitable and uniform defrosting.

Modelos:

• KOBOL EXR-20
• KOBOL EXR-28
• KOBOL EXR-31
• KOBOL EXR-38
• KOBOL EXR-41
• KOBOL EXR-19 E
• KOBOL EXR-20 E
• KOBOL EXR-28 E
• KOBOL EXR-31 E
• KOBOL EXR-38 E
• KOBOL EXR-41 E

Consulte en el catálogo más datos técnicos.
