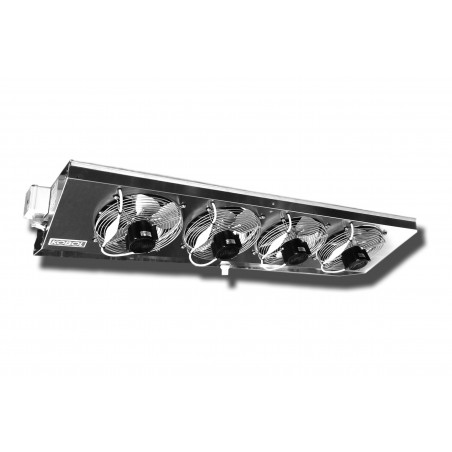

KOBOL MC-4

Evaporador KOBOL MINI MC-4

Ceiling mounted coolers KOBOL MC 4

Características técnicas:

• Baterías  aleteadas: Construidas con tubo de cobre de Ø 1/2”, fabricados según las especificaciones CUPROCLIMA®, y con aletas de aluminio corrugadas. La disposición de los tubos de cobre al tresbolillo a través de  aletas autoseparadas, la  perfección del ajuste entre ambos elementos y la utilización de aletas corrugadas permiten la obtención de elevadas eficiencias. El paso de aleta es de 4,2 mm. en la serie MR y de 7 mm. en la serie MC. Todas las baterías son sometidas a una prueba de fugas con una presión de ensayo de 3.923 kPa (40 kg/cm2) y posteriormente son presurizadas con nitrógeno a 147 kPa (1,5kg/cm2) para prevenir la corrosión de la superficie interior de los tubos  de cobre.

• Carrocería: Está realizada con chapa de aleación de aluminio y magnesio (Al  97,5% - Mg  2,5%) que le confiere una alta resistencia a la  corrosión incluso en condiciones ambientales extremas. Además, este acabado permite cumplir con las más estrictas   normas de higiene alimentaria. Incorporan doble bandeja de desescarche para facilitar el drenaje del agua resultante del mismo. Las bandejas de desescarche son fácilmente desmontables, con lo que el acceso al interior de los aparatos es cómodo y rápido.

• Ventiladores y motores: Los ventiladores utilizados son de Ø 250 mm. con motores monofásicos (230 V/50Hz.), aislamiento clase B, grado de  protección IP-44, funcionan a temperaturas comprendidas entre –40ºC y +40ºC e incorporan protección térmica. Las rejillas de protección son de varilla de acero cincado.

• Resistencias  de  desescarche: Van incorporadas. Están blindadas con tubo de acero inoxidable, sus terminales están vulcanizados sobre el tubo para evitar derivaciones e incorporan toma de tierra individual. Se ubican estratégicamente en el evaporador con el objeto de facilitar un desescarche adecuado y uniforme.

Technical features:

• Finned  coils: Constructed using copper tubes of Ø 1/2” diameter, manufactured according to CUPROCLIMA® specifications, and aluminium corrugated fins. The staggered arrangement of the copper tubes across selfspaced fins, the accurate link between tubes and fins as well as the use of corrugated fins allow our finned coils to reach high performance. Fin spacing is 4.2 mm (6 f.p.i.) in the MR series unit coolers and 7 mm (3.63 f.p.i.) in the MC series unit coolers. Every coil has been subjected to a leakage test under a rated pressure of 3,923 kPa (40 kg/cm2) and then pressurised using nitrogen at 147 kPa (1.5 kg/cm2) in order to avoid the corrosion of the inner surface of the copper tubes.

• Casework: The case structure of the unit cooler is fabricated from plate of aluminium-magnesium alloy (97.5% Al - 2.5% Mg) giving it a high protection against corrosion even in extreme environmental conditions; moreover this casing allows to meet more demanding food hygiene standards. Includes double drip tray to make the drainage of the water (resulting from defrost) easier. For better maintenance the drip tray are readily dismounted from the casework giving an easy and fast access to the inside of the unit cooler.

• Fans  and motors: Fans’ diameter is 250 mm (10”) and they are equipped with single-phase motors (230 V / 50 Hz) with class B insulation, grade IP-44  protection, thermal  protection device and working on a temperature range from  –40ºC up to + 40ºC (from –40 ºF up to + 104 ºF).The fan guards are made of zinc plated steel wire.

• Electric  defrost: Electric heaters are included in the MC series. They are shielded by a stainless steel tube and their terminals are vulcanised over it to avoid electric shunts; every heater includes a single ground wire. They are strategically located across the finned coil in order to provide suitable and uniform defrosting.

Modelos:

• KOBOL MC-11
• KOBOL MC-17
• KOBOL MC-23
• KOBOL MC-30
• KOBOL MC-4E
• KOBOL MC-11E
• KOBOL MC-17E
• KOBOL MC-23E
• KOBOL MC-30E
• KOBOL MC-4-HE
• KOBOL MC-11-HE
• KOBOL MC-17-HE
• KOBOL MC-23-HE
• KOBOL MC-30-HE
• KOBOL MC-4E-HE
• KOBOL MC-11E-HE
• KOBOL MC-17E-HE
• KOBOL MC-23E-HE
• KOBOL MC-30E-HE

Consulte más datos técnicos en el catálogo.
