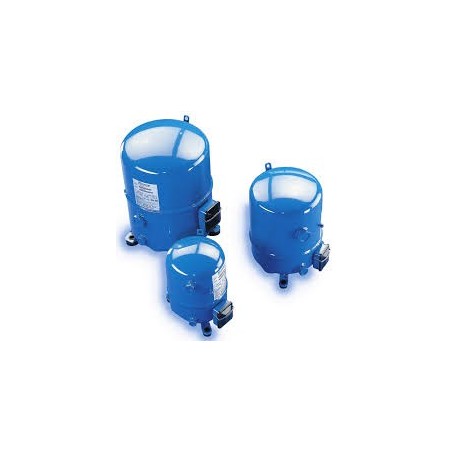

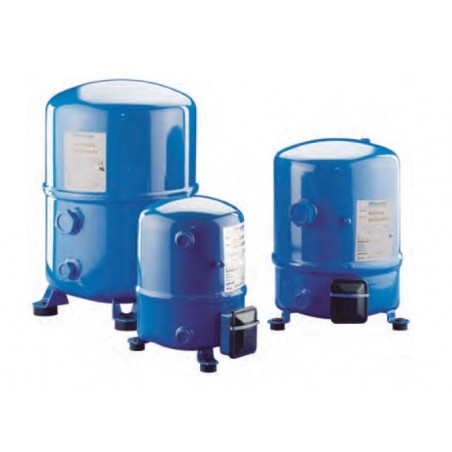

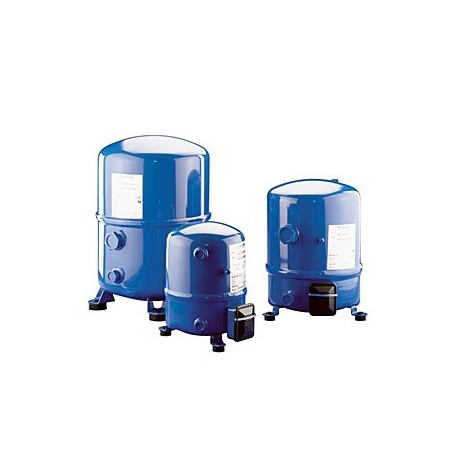

DANFOSS MANEUROP MTZ-160 HW

Características

Valor

Tipo

MTZ

Peso neto

71.00 Kg

Aceite incorporado

Carga inicial de aceite

Altura del embalaje [mm]

720

Approval standards

Certifcado CE; Certificado UL (archivo SA 6873)

Capacidad de refrigeración nominal a 60 Hz

25.6

Capacity control

Fixed speed

Carga de aceite [cm3]

3.9

Carga de refrigerante [kg]

10

Cilindro

4

Código de configuración

Individual

Conexiones eléctricas

Conectores tornillo 10-32 UNF x 9.5

Designación

Compressor

Economizer

No

Fitting remark

(incluido sólo en versión rotolock)

Formato de la empaquetadura

Paquete individual

Frecuencia [Hz]

50/60

Generation code

no

Grado de protección IP

IP54 (con prensa para cable)

HP de prueba [bar]

30

HP, fábrica [bar]

25

Igualación de aceite

3/8'' flare SAE

Instrucciones incorporadas

Instrucciones de instalación

LP de prueba [bar]

25

LP, fábrica [bar]

25

LRA

130 A

Longitud del embalaje [mm]

570

MCC

36 A

Manguito del racor

ODF

Montaje del visor

Roscado

Nominal cooling capacity at 50Hz

20.3

Norma del racor

Rotolock

Número de arranques por hora

12

Número de esquema

8504011e

Número de modelo

MTZ160HW4AVE

Oil equalization torque [Nm]

48

Packaging width [mm]

400

Par de LP GP [Nm]

15

Par de la conexión a tierra [Nm]

2

Par de la conexión eléctrica [Nm]

3

Par de montaje [Nm]

50

Par de montaje de la conexión de aspiración [Nm]

110

Par de montaje de la conexión de descarga [Nm]

90

Par del visor [Nm]

50

Peso Bruto

74.75 Kg

Peso del embalaje [Kg]

72

Phase

3

Protección de motor

Protección interna de sobrecarga

Prueba dif. [bar]

30

Puerto medidor HP

Ninguno

Puerto medidor LP

Obús

Racores incorporado

Adaptadores soldar aspiración y descarga, tuercas rotolock y juntas

Referencias de aceite

160PZ

Refrigerante

R134a; R404A; R407A; R407C; R407F; R507A

Resistencia del bobinado para compresores trifásicos con bobinados idénticos [Ohm]

1.19 Ohm

Segment usage

Air conditioning; Refrigeration MT

Soporte incorporado

Kit de montaje con amortiguadores, tornillos, tuercas, manguitos y arandelas

Speed Platform

Velocidad fija

Swept volume [cm3]

271.55

Tamaño de la conexión de aspiración Rotolock [in]

1 3/4

Tamaño de la conexión de aspiración [in]

1 3/4

Tamaño de la conexión de descarga Rotolock [in]

1 1/4

Tamaño de la conexión de descarga [in]

1 1/4

Tamaño de la tubería de la conexión de aspiración [in]

1 1/8

Tamaño de la tubería de la conexión de descarga [in]

3/4

Tamaño de tubería del manguito de la conexión de aspiración [in]

1 1/8

Tamaño de tubería del manguito de la conexión de descarga [in]

3/4

Técnica

Alternativo

Técnica de la marca

Compresores alternativos, tipo

Tipo de conexión

Rotolock

Unidades de empaquetadura

1

Válvula de alivio

30 bar / 8 bar

Valor alto de la tensión nominal a 50 Hz [V]

415

Valor alto de la tensión nominal a 60 Hz [V]

460

Valor alto del rango de tensión a 50 Hz [V]

457

Valor alto del rango de tensión a 60 Hz [V]

506

Valor bajo de la tensión nominal a 50 Hz [V]

380

Valor bajo de la tensión nominal a 60 Hz [V]

460

Valor bajo del rango de tensión a 50 Hz [V]

342

Valor bajo del rango de tensión a 60 Hz [V]

414

Velocidad de rotación a 50 Hz [rpm]

2900

Velocidad de rotación a 60 Hz [rpm]

3500

Viscosidad [cP]

32

• Aceite 1

7754019

• Aceite 1 Descripción

Aceite POE, 16PZ, lata de 1 l

• Bloque T

8173230

• Bloque T Descripción

Conector en T 52 x 57 mm

• Campana acústica 1

120Z0473

• Campana acústica 1 Descripción

Carcasa acústica para compresor de 4 cílindros

• Campana acústica 2

120Z0577

• Campana acústica 2 Descripción

Acoustic hood for four-cylinder compressor

• Conector FSA

023U8014

• Conexión de igualación de aceite

8153127

• Conexión de igualación de aceite Descripción

Tuerca de igualación de aceite

• Correa 02

7773108

• Correa 02 Descripción

Resistencia de cárter tipo cinturón, 75 W, 230 V, marca CE, UL

• Correa 03

7773118

• Correa 03 Descripción

Resistencia de cárter tipo cinturón, 75 W, 400 V, marca CE, UL

• Correa 05

120Z0464

• Correa 05 Descripción

Resistencia de cárter tipo cinturón, 75 W, 460 V, marca CE, UL

• Cubierta para Ebox

8156135

• Cubierta para Ebox Descripción

Kit para caja terminal 96 x 115 mm, incluyendo 1 tapa, 1 abrazadera

• Dispositivo de arranque 1

7705007

• Dispositivo de arranque 1 Descripción

Kit de arranque suave electrónico, MCI 25 C

• Dispositivo de arranque 2

7705001

• Dispositivo de arranque 2 Descripción

Kit de arranque suave con resistores, caja precableada, SCR3

• Juego de juntas

8156009

• Juego de juntas Descripción

Juego de juntas, 1", 1-1/4", 1-3/4", juntas blancas y negras OSG

• Juego de válvula

7703009

• Juego de válvula Descripción

Juego de válvulas, V02 (1-3/4"~1-1/8"), V04 (1-1/4"~3/4")

• Juego en ángulo

7703014

• Juego en ángulo Descripción

Juego de adaptador en ángulo, C02 (1-3/4"~1-1/8"), C04 (1-1/4"~3/4")

• Junta de aspiración

8156132

• Junta de aspiración Descripción

Junta, 1-3/4"

• Junta de descarga

8156131

• Junta de descarga Descripción

Junta, 1-1/4"

• Junta para visor de aceite

8156145

• Junta para visor de aceite Descripción

Juntas para visor de aceite, 1-1/8" (cloropreno negro)

• Kit de montaje 1

8156007

• Kit de montaje 1 Descripción

Kit de montaje para compresor de 4 cílindros & MS con 4 tacos amortiguadores y 4 tornillos

• Manguito de aspiración

8153004

• Manguito de aspiración Descripción

Manguito soldar, P2 (1-3/4" Rotolock, 1-1/8" ODF)

• Manguito de descarga

8153008

• Manguito de descarga Descripción

Manguito soldar, P4 (1-1/4" Rotolock, 3/4" ODF)

• PTC

120Z0459

• PTC Descripción

PTC Resistencia de cárter, 27 W , marca CE, UL

• Visor de aceite

8156019

• Visor de aceite Descripción

Visor con juntas (blanco y negro)

• Válvula de aspiración

8168028

• Válvula de aspiración Descripción

Válvula Rotolock, V2 (1-3/4" Rotolock, 1-1/8" ODF)

• Válvula de descarga

8168029

• Válvula de descarga Descripción

Válvula Rotolock, V4 (1-1/4" Rotolock, 3/4" ODF)

• Ángulo de aspiración

8168005

• Ángulo de aspiración Descripción

Adaptador en ángulo, C2 (1-3/4" Rotolock, 1-1/8" ODF)

• Ángulo de descarga

8168006

• Ángulo de descarga Descripción

Adaptador en ángulo, C4 (1-1/4" Rotolock, 3/4" ODF)
