OLAB 30000 T-M10-3-A
Válvulas solenoides que están diseñadas para utilizarse en la refrigeración y aire acondicionado, pueden instalarse en cualquier lugar del sistema. Válvulas de dos vias normalmente cerradas.

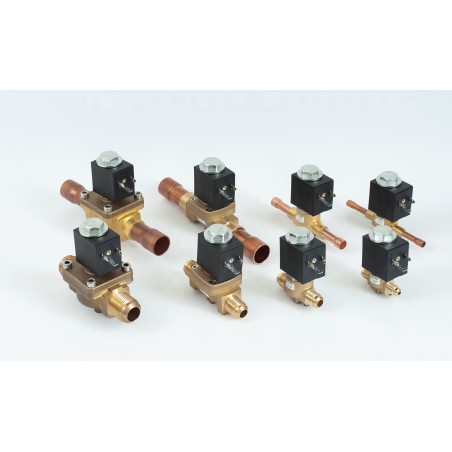

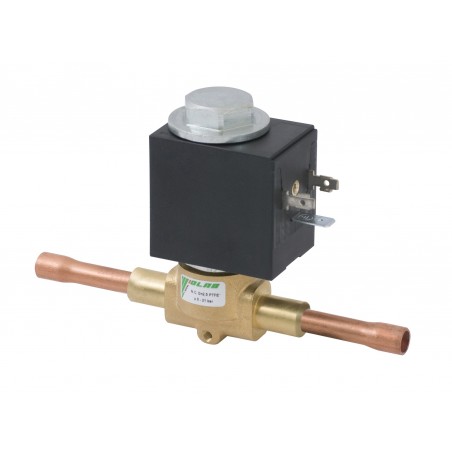

Las válvulas solenoides Olab Serie 30000 T-M10-3-A están diseñadas para utilizarse en la refrigeración y aire acondicionado, pueden instalarse en cualquier lugar del sistema. Son válvulas de dos vias normalmente cerradas. (10mm de diámetro nominal y 3mm bobina 220/230V 50/60Hz 21VA).
Los componentes principales de la serie 30000 solenoide son:
- Cuerpo de latón forjado en caliente EN 12165 - CW617N
- Tubo en acero inoxidable AISI303
- Acero inoxidable ferrítico para los núcleos
- Resorte de acero inoxidable AISI 302
- Juntas hacia el exterior de neopreno
- Sello de PTFE asiento
- Acero inoxidable austenítico para apretar los tornillos entre la tapa y el cuerpo
Instalación:
- Las válvulas de solenoide se puede instalar en cualquier lugar del sistema, teniendo en cuenta la capacidad de refrigeración de los diferentes modelos.
- El montaje del dispositivo se deben hacer de modo de que la dirección del flujo del fluido es de acuerdo con la flecha indicado en el cuerpo de la válvula.
- Todos los modelos de esta serie se pueden montar en cualquier posición con la única excepción de la bobina hacia abajo. La soldadura fuerte de válvulas con tuberías a soldar debe de ser realizada con una alineación con un punto de fusión bajo.
- Para evitar daños, asegúrese de que la llama apunta directamente a la soldadura de la tubería.
- Antes de la conexión asegúrese de que la fecha indicada en la bobina se corresponden con los del sistema.
Nota:
La válvula solenoide Olab Serie 30000 T-M10-3-A es equivalente a la válvula solenoide Castel 1028/M10 de 10 mm.
- TABLA DE EQUIVALENCIA ENTRE VÁLVULAS SOLENOIDES OLAB, CASTEL Y DANFOSS:
|
CASTEL |
MEDIDA |
FORO SEDE Ø NOMINALE mm |
OLAB |
|
|
1020/2 |
1/4" |
|
2,5 |
30000-F-01-2,5 |
|
1020/3 |
3/8" |
|
3 |
30000-F-02-3,0 |
|
1064/3 |
3/8" |
|
6,5 |
30100-F-02-6,5 |
|
1064/4 |
1/2" |
|
30100-F-03-6,5 |
|
|
1070/4 |
1/2" |
|
12,5 |
30200-F-03-12,5 |
|
1070/5 |
5/8" |
|
30200-F-04-12,5 |
|
|
1090/5 |
5/8" |
|
16,5 |
30200-F-04-16,5 |
|
1090/6 |
3/4" |
|
30200-F-05-16,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1028/2 |
1/4" |
|
2,2 |
30000-T-01-2,2 |
|
1028/2E |
1/4" |
|
3 |
30000-T-01-3,0 |
|
1028/3 |
3/8" |
|
30000-T-02-3,0 |
|
|
1028/M10 |
|
10mm |
30000-T-M10-3,0 |
|
|
1068/3 |
3/8" |
|
6,5 |
30100-T-02-6,5 |
|
1068/M10 |
|
10mm |
30100-T-M10-6,5 |
|
|
1068/M12 |
|
12mm |
30100-T-M12-6,5 |
|
|
1068/4 |
1/2" |
|
30100-T-03-6,5 |
|
|
1078/M12 |
|
12mm |
12,5 |
30200-T-M12-12,5 |
|
1078/4 |
1/2" |
|
30200-T-03-12,5 |
|
|
1078/5 |
5/8" |
16mm |
30200-T-04-12,5 |
|
|
1079/7 |
7/8" |
22mm |
30200-T-06-12,5 |
|
|
1098/5 |
5/8" |
16mm |
16,5 |
30200-T-04-16,5 |
|
1098/6 |
3/4" |
|
30200-T-05-16,5 |
|
|
1098/7 |
7/8" |
22mm |
30200-T-06-16,5 |
|
|
1099/9 |
1.1/8" |
|
30200-T-08-16,5 |
|
|
1078/9 |
1.1/8" |
|
25,5 |
30200-T-08-25,5 |
|
1079/11 |
1.3/8" |
35mm |
30200-T-09-25,5 |
|
|
|
|
|
|
|
DANFOSS: EVR TYPE normally closed - a.c.
|
