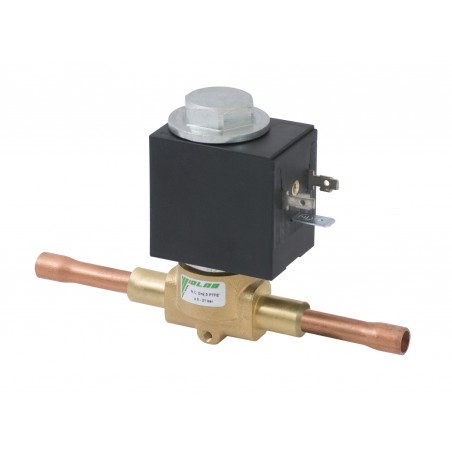

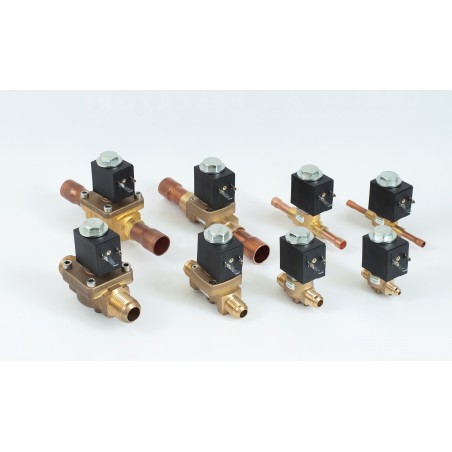

OLAB 30000 T-01-3.0-A
Válvulas solenoides de acción directa (tubería de cobre ODF) que están diseñadas para utilizarse en la refrigeración y aire acondicionado, pueden instalarse en cualquier lugar del sistema.
Las válvulas solenoides Olab Serie 30000 T-01-3.0-A de acción directa (tubería de cobre ODF) están diseñadas para utilizarse en la refrigeración y aire acondicionado, pueden instalarse en cualquier lugar del sistema.
Los componentes principales de la serie 30000 solenoide son:
- Cuerpo de latón forjado en caliente EN 12165 - CW617N
- Tubo en acero inoxidable AISI303
- Acero inoxidable ferrítico para los núcleos
- Resorte de acero inoxidable AISI 302
- Juntas hacia el exterior de neopreno
- Sello de PTFE asiento
- Acero inoxidable austenítico para apretar los tornillos entre la tapa y el cuerpo
Instalación:
- Las válvulas de solenoide se puede instalar en cualquier lugar del sistema, teniendo en cuenta la capacidad de refrigeración de los diferentes modelos.
- El montaje del dispositivo se deben hacer de modo de que la dirección del flujo del fluido es de acuerdo con la flecha indicado en el cuerpo de la válvula.
- Todos los modelos de esta serie se pueden montar en cualquier posición con la única excepción de la bobina hacia abajo. La soldadura fuerte de válvulas con tuberías a soldar debe de ser realizada con una alineación con un punto de fusión bajo.
- Para evitar daños, asegúrese de que la llama apunta directamente a la soldadura de la tubería.
- Antes de la conexión asegúrese de que la fecha indicada en la bobina se corresponden con los del sistema.
Nota:
La válvula solenoide Olab Serie 3000 T-01-3.0-A es equivalente a la válvula solenoide Castel 1028/2E de 1/4'' de 3 mm y a la válvula solenoide Danfoss 032F 2043 EVR3 de 1/4''.
- TABLA DE EQUIVALENCIA ENTRE VÁLVULAS SOLENOIDES OLAB, CASTEL Y DANFOSS:
|
CASTEL |
MEDIDA |
FORO SEDE Ø NOMINALE mm |
OLAB |
|
|
1020/2 |
1/4" |
|
2,5 |
30000-F-01-2,5 |
|
1020/3 |
3/8" |
|
3 |
30000-F-02-3,0 |
|
1064/3 |
3/8" |
|
6,5 |
30100-F-02-6,5 |
|
1064/4 |
1/2" |
|
30100-F-03-6,5 |
|
|
1070/4 |
1/2" |
|
12,5 |
30200-F-03-12,5 |
|
1070/5 |
5/8" |
|
30200-F-04-12,5 |
|
|
1090/5 |
5/8" |
|
16,5 |
30200-F-04-16,5 |
|
1090/6 |
3/4" |
|
30200-F-05-16,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1028/2 |
1/4" |
|
2,2 |
30000-T-01-2,2 |
|
1028/2E |
1/4" |
|
3 |
30000-T-01-3,0 |
|
1028/3 |
3/8" |
|
30000-T-02-3,0 |
|
|
1028/M10 |
|
10mm |
30000-T-M10-3,0 |
|
|
1068/3 |
3/8" |
|
6,5 |
30100-T-02-6,5 |
|
1068/M10 |
|
10mm |
30100-T-M10-6,5 |
|
|
1068/M12 |
|
12mm |
30100-T-M12-6,5 |
|
|
1068/4 |
1/2" |
|
30100-T-03-6,5 |
|
|
1078/M12 |
|
12mm |
12,5 |
30200-T-M12-12,5 |
|
1078/4 |
1/2" |
|
30200-T-03-12,5 |
|
|
1078/5 |
5/8" |
16mm |
30200-T-04-12,5 |
|
|
1079/7 |
7/8" |
22mm |
30200-T-06-12,5 |
|
|
1098/5 |
5/8" |
16mm |
16,5 |
30200-T-04-16,5 |
|
1098/6 |
3/4" |
|
30200-T-05-16,5 |
|
|
1098/7 |
7/8" |
22mm |
30200-T-06-16,5 |
|
|
1099/9 |
1.1/8" |
|
30200-T-08-16,5 |
|
|
1078/9 |
1.1/8" |
|
25,5 |
30200-T-08-25,5 |
|
1079/11 |
1.3/8" |
35mm |
30200-T-09-25,5 |
|
|
|
|
|
|
|
DANFOSS: EVR TYPE normally closed - a.c.
|
CODICE N. |
TIPO |
kv= l/h |
MEDIDA |
COD OLAB |
kv= l/h |
||||||
|
|
|
|
|
SAE FLARE |
SALSDARE ODF |
|
|
|
|
|
|
|
032F 8110 |
EVR3 |
0,27 |
1/4 |
|
30000 F 01 3,0 A |
0,23 |
|||||
|
032F 8074 |
EVR6 |
0,8 |
3/8 |
|
30100 F 02 6,5 A |
0,8 |
|||||
|
032F 8092 |
EVR10 |
1,9 |
1/2 |
|
30200 F 03 12,5 A |
2,2 |
|||||
|
032F 8103 |
EVR15 |
2,6 |
5/8 |
|
30200 F 04 12,5 A |
2,2 |
|||||
|
032F 2043 |
EVR3 |
0,27 |
|
1/4 |
30000 T 01 3,0 A |
0,23 |
|||||
|
032F 2053 |
|
6 |
30000 T 3,0 A |
0,23 |
|||||||
|
032F 2083 |
EVR6 |
0,8 |
|
3/8 |
30100 T 02 6,5 A |
0,8 |
|||||
|
032F 2093 |
|
10 |
30100 T M10 6,5 A |
0,8 |
|||||||
|
032F 2123 |
EVR10 |
1,9 |
|
1/2 |
30200 T 03 12,5 A |
2,2 |
|||||
|
032F 2133 |
|
12 |
30200 T M12 12,5 A |
2,2 |
|||||||
|
032F 2193 |
EVR15 |
2,6 |
|
5/8 |
30200 T 04 12,5 A |
2,2 |
|||||
|
32F 2193 |
|
16 |
30200 T 04 12,5 A |
2,2 |
|||||||
|
032F 2243 |
EVR20 |
5,0 |
|
7/8 |
30200 T 06 16,5 A |
5,7 |
|||||
|
032F 2243 |
|
22 |
30200 T 06 16,5 A |
5,7 |
|||||||
|
032F 8056 |
EVR2 |
0,16 |
1/4 |
|
30010 F 01 2,5 |
0,175 |
|||||
|
032F 8107 |
EVR3 |
0,27 |
1/4 |
|
30010 F 01 3,0 |
0,23 |
|||||
|
032F 8116 |
3/8 |
|
30010 F 02 3,0 |
0,23 |
|||||||
|
032F 8072 |
EVR6 |
0,8 |
3/8 |
|
30110 F 02 6,5 |
0,8 |
|||||
|
032F 8079 |
1/2 |
|
30110 F 03 6,5 |
0,8 |
|||||||
|
032F 8095 |
EVR10 |
1,9 |
1/2 |
|
30210 F 03 12,5 |
2,2 |
|||||
|
032F 8098 |
5/8 |
|
30210 F 04 12,5 |
2,6 |
|||||||
|
032F 8101 |
EVR15 |
2,6 |
5/8 |
|
30210 F 04 12,5 |
2,6 |
|||||
|
032F 1201 |
EVR2 |
0,16 |
|
1/4 |
30010 T 01 2,2 |
0,15 |
|||||
|
032F 1202 |
|
6 |
30010 T 2,2 |
|
|||||||
|
032F 1206 |
EVR3 |
0,27 |
|
1/4 |
30010 T 01 3,0 |
0,23 |
|||||
|
032F 1207 |
|
6 |
30010 T 3,0 |
0,23 |
|||||||
|
032F 1204 |
|
3/8 |
30010 T 02 3,0 |
0,23 |
|||||||
|
032F 1208 |
|
|
30010 T M10 3,0 |
0,23 |
|||||||
|
032F 1212 |
EVR6 |
0,8 |
|
3/8 |
30110 T 02 6,5 |
0,8 |
|||||
|
032F 1213 |
|
10 |
30110 T M10 6,5 |
0,8 |
|||||||
|
032F 1209 |
|
1/2 |
30110 T 03 6,5 |
0,8 |
|||||||
|
032F 1236 |
|
12 |
30110 T M12 6,5 |
0,8 |
|||||||
|
032F 1217 |
EVR10 |
1,9 |
|
1/2 |
30210 T 03 12,5 |
2,2 |
|||||
|
032F 1218 |
|
12 |
30210 T M12 12,5 |
2,2 |
|||||||
|
032F 1214 |
|
5/8 |
30210 T 04 12,5 |
2,6 |
|||||||
|
032F 1214 |
|
16 |
30210 T 04 12,5 |
2,6 |
|||||||
|
032F 1228 |
EVR15 |
2,6 |
|
5/8 |
30210 T 04 12,5 |
2,6 |
|||||
|
032F 1228 |
|
16 |
30210 T 04 12,5 |
2,6 |
|||||||
|
032F 1225 |
|
7/8 |
30210 T 06 12,5 |
2,6 |
|||||||
|
032F 1225 |
|
22 |
30210 T 06 12,5 |
2,6 |
|||||||
|
032F 1240 |
EVR20 |
5,0 |
|
7/8 |
30210 T 06 16,5 |
5,7 |
|||||
|
032F 1240 |
|
22 |
30210 T 06 16,5 |
5,7 |
|||||||
|
032F 1244 |
|
1-1/8 |
30210 T 08 16,5 |
5,7 |
|||||||
|
032F 1245 |
|
28 |
30210 T 08 16,5 |
5,7 |
|||||||
|
032F 3267 |
EVR22 |
6,0 |
|
1-3/8 |
30210 T 09 16,5 |
5,7 |
|||||
|
032F 3267 |
|
35 |
30210 T 09 16,5 |
5,7 |
|||||||
|
032F 2201 |
EVR25 |
10,0 |
|
35 |
30210 T 09 25,5 |
10 |
|||||
|
032F 2206 |
|
28 |
30210 T |
|
|||||||
|
032F 2208 |
|
35 |
30210 T 09 25,5 |
10 |
|||||||
NOTE
* ATTACCHI TUBO SALDARE ODF 6mm SU RICHIESTA
** LA CROSS-REFERENCE E' STATA FATTA DANDO PRIORITA' AGLI ATTACCHI VERIFICARE SEMPRE IL FATTORE KV ED EVENTUALMENTE SCEGLIERE IL DN E ATTACCO OTTIMALE PER AVERE IL CORRISPETTIVO KV
