BELIMO C215Q-J 1/2''

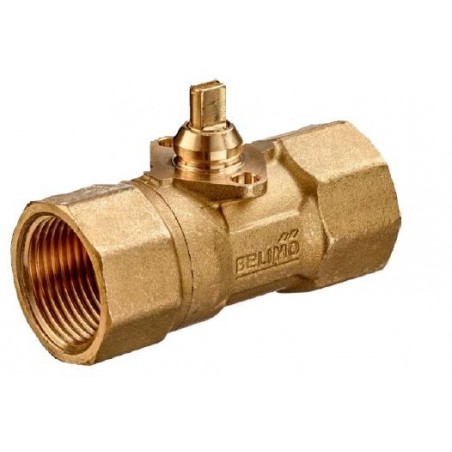

Válvula de bola de zona BELIMO C215Q-J

Zone valve BELIMO C215Q-J

Características técnicas:

• 2 vías

• rosca interna Rp 1/2", DN 15, kvs 4,8

• Kvs ajustable 0.4...4.8 m3/h

• Ajuste de fábrica 4.0 m3/h

• Cuerpo latón forjado

• Elemento de cierre en latón cromado

• Eje latón

• Junta tórica del eje en EPDM

• Asiento de la bola en PTFE, tórica EPDM

• Tasa de fuga A estanca (EN 12266-1)

Datos técnicos:

• Rango de utilización: Circuitos cerrados de agua (pH > 7)
• Temperatura del fluido: +2...+90 °C
• Conexión a tuberia rosca interna Rp (ISO 7/1)
• Característica del caudal: A-AB, isoporcentual
• Tasa de fuga A, estanca (EN 1266-1)

Actuadores adecuado para C215Q-J:

CQ230A:

• Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos
• Tiempo de giro del motor 75 s
• Cable de conexión de PVC de 1m, 40
• Valor de caudal ajustable

CQ230A-T:

• Actuador rotativo para zonas
• AC 230 V, Todo/Nada, 3 puntos,
• Tiempo de giro del motor 75 s
• Conexión por terminales, IP 40
• Valor de caudal ajustable

CQ24A:

• Actuador rotativo para zonas
• AC/DC 24 V, Todo/Nada, 3 puntos
• Tiempo de giro del motor 75 s
• Cable de conexión de PVC de 1m, 40
• Valor de caudal ajustable

CQ24A-MPL:

• Actuador rotativo para zonas
• AC/DC 24 V, MPL (MP-Bus light)
• Señal de posición a través de MP-Bus de Belimo
• Tiempo de giro del motor 75 s
• Cable de conexión de PVC de 1m, 40
• Valor de caudal ajustable

CQ24A-MPL-T:

• Actuador rotativo para zonas
• AC/DC 24 V, MPL (MP-Bus light),
• Señal de posición a través de MP-Bus de Belimo
• Tiempo de giro del motor 75 s
• Conexión por terminales, IP 40
• Valor de caudal ajustable

CQ24A-SR:

• Actuador rotativo para zonas
• AC/DC 24 V, proporcional
• Margen de trabajo DC 2...10 V
• Tiempo de giro del motor 75 s
• Cable de conexión de PVC de 1m, 40
• Valor de caudal ajustable

CQ24A-SR-T:

• Actuador rotativo para zonas
• AC/DC 24 V, proporcional
• Margen de trabajo DC 2...10 V
• Tiempo de giro del motor 75 s
• Conexión por terminales, IP 40
• Valor de caudal ajustable

CQ24A-SZ:

• Actuador rotativo para zonas
• AC/DC 24 V, proporcional
• Margen de trabajo DC 0,5...10 V
• Tiempo de giro del motor 75 s
• Cable de conexión de PVC de 1m, 40
• Valor de caudal ajustable

CQ24A-SZ-T:

• Actuador rotativo para zonas
• AC/DC 24 V, proporcional
• Margen de trabajo DC 0,5...10 V
• Tiempo de giro del motor 75 s
• Conexión por terminales, IP 40
• Valor de caudal ajustable

CQ24A-T:

• Actuador rotativo para zonas
• AC/DC 24 V, Todo/Nada, 3 puntos
• Tiempo de giro del motor 75 s
• Conexión por terminales, IP 40
• Valor de caudal ajustable

CQC230A:

• Actuador rotativo para zonas
• AC 230V, todo-nada, 3 puntos,
• Tiempo de giro del motor 35 s
• Cable de conexión de PVC 1m, IP40
• Valor de caudal ajustable

CQD230A:

• Actuador rotativo para zonas
• AC 230V, todo-nada, 3 puntos,
• Tiempo de giro del motor 15 s
• Cable de conexión de PVC 1m, IP40
• Valor de caudal ajustable

CQK24A-SR:

• Actuador de zona rotativo SuperCap
• AC/DC 24 V, proporcional
• Tiempo de giro del motor 75 s
• Tiempo de giro de la posición de seguridad 60 s
• Margen de trabajo DC 2...10 V
• IP 40

Modelos:

• BELIMO C215Q-J
• BELIMO C220Q-K

Consulte en el catálogo más datos técnicos.

ctuadores adecuado para C215Q-J

CQ230A Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ230A-T Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos,  Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light) Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL-T Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light),  Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SR Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SR-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SZ Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SZ-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-T Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQC230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 35 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQD230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 15 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQK24A-SR Actuador de zona rotativo SuperCap AC/DC 24 V, proporcional Tiempo de giro del motor 75 s Tiempo de giro de la posición de seguridad 60 s Margen de trabajo DC 2...10 V IP 40
