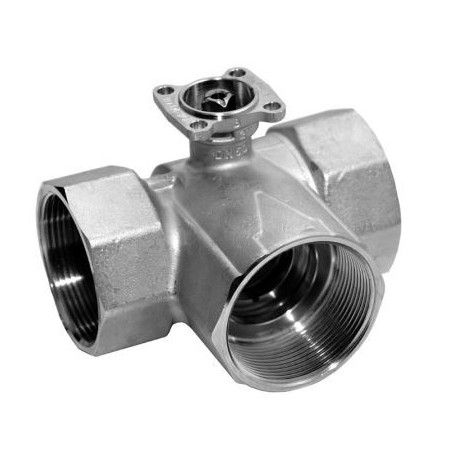

BELIMO R3050-S4 2"

Válvula de bola para conmutación BELIMO R3050-S4

Change-over ball valve BELIMO R3050-S4

Características técnicas:

• Válvula de bola para conmutación, 3 vías, ps 1600 kPa
• Rosca interna 2", DN 50, kvs 49 m³/h
• Cuerpo en latón niquelado
• Elemento de cierre en acero inoxidable
• Eje en acero inoxidable
• Junta tórica del eje en EPDM
• Asiento de la válvula en PTFE, tórica EPDM
• Temperatura del fluido -10...120°C
• Vía A – AB: tasa de fuga A, estanca al aire (EN 12266-1)
• Bypass B – AB: tasa de fuga I, máx. 1% del valor kvs

Datos técnicos:

• Rango de utilización: Circuitos cerrados de agua (pH > 7)
• Temperatura del fluido: –10...+120 °C
• (Actuadores pequeños TR../TRY.. sólo hasta +100 °C)
• Conexión a tubería: Rosca interna Rp (ISO 7/1)
• Coeficiente de caudal: Bypass B-AB: aprox. 50% del de la vía de
• control A-AB.
• Tasa de fuga Vía de control A–AB: clase de fuga A, estanca al aire (EN 12266-1) / bypass B–AB: clase de fuga I.

Actuadores adecuado para R2050-S4:

SR230A:

• Actuador rotativo
• 20 Nm
• AC 230 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 90 s / 90°
• IP 54, Accionamiento manual temporal, permanente
• Conexión Cable PVC 1m

SR24A:

• Actuador rotativo
• 20 Nm
• AC/DC 24 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 90 s / 90°
• Accionamiento manual temporal, permanente
• Conexión Cable PVC 1m

Modelos:

• BELIMO R3015-S1
• BELIMO R3020-S2
• BELIMO R3025-S2
• BELIMO R3032-S3
• BELIMO R3040-S3
• BELIMO R3050-S4

Consulte en el catálogo más datos técnicos.

ctuadores adecuado para C215Q-J

CQ230A Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ230A-T Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos,  Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light) Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL-T Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light),  Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SR Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SR-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SZ Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SZ-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-T Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQC230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 35 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQD230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 15 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQK24A-SR Actuador de zona rotativo SuperCap AC/DC 24 V, proporcional Tiempo de giro del motor 75 s Tiempo de giro de la posición de seguridad 60 s Margen de trabajo DC 2...10 V IP 40
