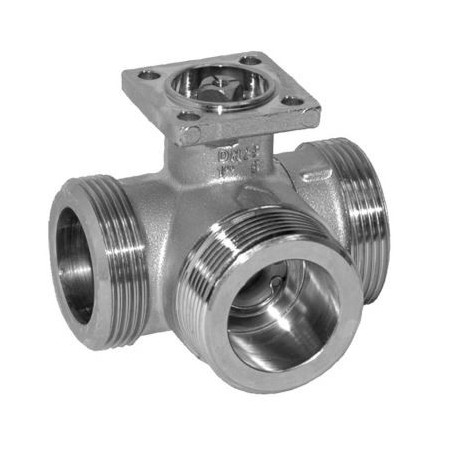

BELIMO R550 3/4"

Válvula de bola para conmutación BELIMO R550 3/4"

Change-over ball valve BELIMO R550 3/4"

Características técnicas:

• Válvula de bola de 3 vías para conmutación taladro en T, PN16
• Rosca externa G 2 3/4", DN 50, kvs 49
• Carcasa latón forjado y niquelado
• Cono de la válvula Acero inoxidable
• eje acero inoxidable
• Junta Tórica en PTFE / EPDM
• Temperatura del medio máx. 100 °C ,
• Tasa de fugas A-AB estanca al aire EN 12266
• Tasa de fugas B-AB 1% del kvs

Datos técnicos:

• Rango de utilización: Circuitos abiertos y cerrados de agua (pH > 7)
• Temperatura del fluido +6...+100 °C: (–10...+6 °C bajo solicitud)
• Conexión a tubería Rosca:  externa Rp (ISO 228/1)
• Coeficiente de caudal:  Bypass B-AB: aprox. 50% del de la vía de control A-AB
• Tasa de fuga:  Vía de control A–AB: clase de fuga A, estanca al aire (EN 12266-1) / bypass B–AB: clase de fuga I

Actuadores adecuado para R550:

NR230A:

• Actuador rotativo para control VB
• 10 Nm
• AC 230 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 90 s / 90°
• IP 54, Accionamiento manual temporal, permanente
• Conexión cable de longitud 1 m

NR24A:

• Actuador rotativo para control VB
• 10 Nm
• AC/DC 24 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 90 s / 90°
• IP 54, Accionamiento manual temporal, permanente
• Conexión cable de longitud 1 m

Modelos:

• BELIMO 515
• BELIMO 520
• BELIMO 525
• BELIMO 532
• BELIMO 540
• BELIMO 550

Consulte en el catálogo más datos técnicos.

ctuadores adecuado para C215Q-J

CQ230A Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ230A-T Actuador rotativo para zonas AC 230 V, Todo/Nada, 3 puntos,  Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light) Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-MPL-T Actuador rotativo para zonas AC/DC 24 V, MPL (MP-Bus light),  Señal de posición a través de MP-Bus de Belimo Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SR Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SR-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 2...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-SZ Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Cable de conexión de PVC de 1m, 40 Valor de caudal ajustable

CQ24A-SZ-T Actuador rotativo para zonas AC/DC 24 V, proporcional Margen de trabajo DC 0,5...10 V Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQ24A-T Actuador rotativo para zonas AC/DC 24 V, Todo/Nada, 3 puntos Tiempo de giro del motor 75 s Conexión por terminales, IP 40 Valor de caudal ajustable

CQC230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 35 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQD230A Actuador rotativo para zonas AC 230V, todo-nada, 3 puntos, Tiempo de giro del motor 15 s Cable de conexión de PVC 1m, IP40 Valor de caudal ajustable

CQK24A-SR Actuador de zona rotativo SuperCap AC/DC 24 V, proporcional Tiempo de giro del motor 75 s Tiempo de giro de la posición de seguridad 60 s Margen de trabajo DC 2...10 V IP 40
