TECNIFAN TSA

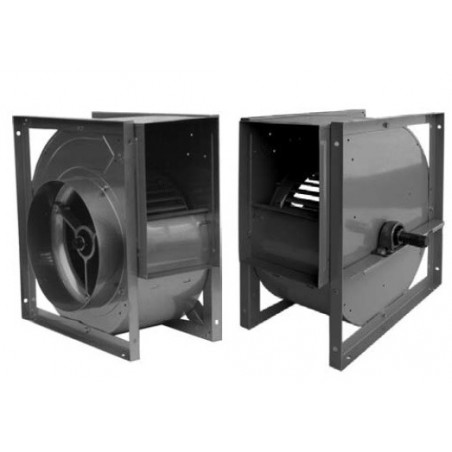

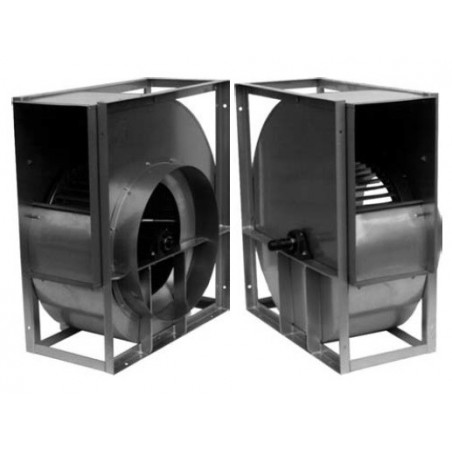

Ventilador centrífugo TECNIFAN TSA.

Centrifugal Fan TECNIFAN TSA.

Ventiladores Tecnifan TSA de simple aspiración de simple rodete.

Los rodamientos van montados sobre un soporte de fundición, que apoya en una pletina soldada al bastidor, lo denominamos TSA R.

Características:

Vamos a dividir la gama de modelos en dos series:

• Serie pequeña = modelos 9/4, 10/5, 12/6,15/7 y 18/9.
• Serie grande = modelos 20/10, 22/11,25/13 y 30/14.

Serie pequeña:

• Carcasa - Laterales: En ambos lados, van construidos de una sola pieza.Lado transmisión, el lateral es ciego, con taladro central para pasodel eje; lado aspiración, queda embutido en el mismo el oído de aspiración. Este último lleva incorporado, mediante tornillos, un cuello circular.
• Carcasa - Soportes de rodamientos: Del lado de aspiración. el soporte va fijado al oído de aspiración mediante remaches, y tiene idéntica forma a los de la serie ligera. Del lado transmisión, el soporte de chapa de acero del rodamiento apoya en un bastidor de perfil angular, remachado sobre el lateral y el bastidor.
• Bastidor: Su forma cúbica confiere una gran rigidez al ventilador y permite el montaje en cuatro posiciones distintas.
• Rodete: Es de tipo a acción, integrada por: álabes, plato lateral, moyú defijación y corona lateral. Los álabes quedan fijos al plato y corona laterales mediante un sistema de remachado (álabes insertos). El moyú de fijación, de acero estampado en caliente, va acoplado al plato mediante remaches.
• Rodamientos: Son del tipo rígido, de bolas autoalineables, herméticos y permanentemente engrasados. Del lado aspiración, van montados sobre amortiguadores decaucho natural. Del lado transmisión, van montados sobre soportede chapa de acero con amortiguador de caucho.

Serie grande:

• Carcasa - Laterales: Soportes de rodamientos: En ambos lados, van construidos de una sola pieza. Lado transmisión, el lateral es ciego, con taladro central para paso del eje; lado aspiración, queda embutido en el mismo el oído de aspiración. Este último lleva incorporado, mediante tornillos, uncuello circular.
• Carcasa- Soportes de rodamientos: Apoyan en un bastidor de pletina de gran espesor, soldado al bastidor principal. Es del mismo tipo que los R serie grande de forma cubica dandole una gran rigidez al conjunto y permitiendo su montaje en cuatro posiciones.
• Rodete: Es de tipo acción y se compone de alabes, plato lateral, corona lateral, moyú de fijación al eje. Los álabes quedan fijos al plato y corona laterales mediante remachado (álabes insertos).
• Rodamientos: Son del tipo rígido, de bolas autoalineables, herméticos y permanentemente engrasados. En esta serie van montados sobresoporte de fundición.
• Acabado: El acabado de la envolvente se realiza recubriendo los puntos de soldadura con pintura antioxidante. El eje va recubierto de un barniz de protección.

Production range

This series of fans called TSA uses a single inlet impeller and isavailable in 9 sizes from 9/4 up to 30/14.

Construction features: Those series are divided into;

-Semi-reinforced: sizes 9/4 up to 18/9 without cross members.

-Reinforced : sizes 20/10 up to 30/14 with full frame

Housing:

All inlet conections are supplied with a circular flange.

Impeller:

The construction feactures are the sames as for the double inlet type.

Bearings:

Semi-reinforced fans are fitted with a steel sheet bracket on the motor side and with a standard antivibration mounted bearing onthe suction side. Reinforced tans an fitted with cast iron bracketson both sides.

Shaft:

Manufactured using gaged-steel with H8 tolerance. One end isprovided for pully mounting using a key.

Finish:

The housing is finished by coating the spot welding withrustproof paint. The shaft is coated with varnish protection.

Modelos:

• TECNIFAN TSA-10-5-SR
• TECNIFAN TSA-12-6-SR
• TECNIFAN TSA-15-7-SR
• TECNIFAN TSA-18-9-SR
• TECNIFAN TSA-20-10-R
• TECNIFAN TSA-22-11-R
• TECNIFAN TSA-25-13-R
• TECNIFAN TSA-30-14-R
• TECNIFAN TSA-9-A-SR

Consulte en el catálogo todos los modelos.
