Ventilador centrífugo:
- Serie: TDA
- Se pueden distinguir a su vez, las series: Ligera (L), y Reforzada (SR y R).
- De doble aspiración, de doble rodete.
Solicite Oferta
Ventilador centrífugo TECNIFAN TDA.
Centrifugal Fan TECNIFAN TDA.
Ventiladores Tecnifan TDA de doble aspiración, de doble rodete.
Se pueden distinguir a su vez, las series: Ligera (L), y Reforzada (SR y R).
La serie ligera se compone a su vez de:

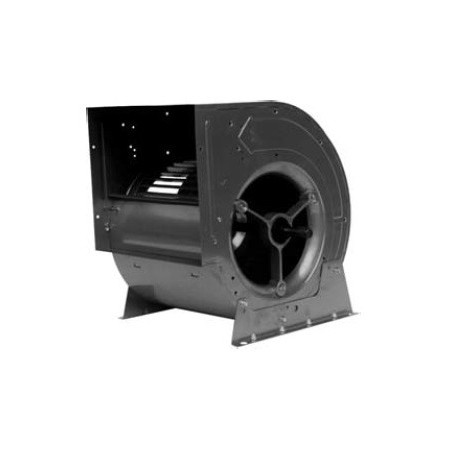

-Simple turbina (L).

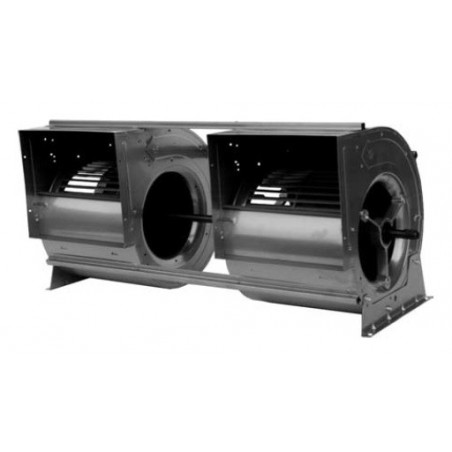

-Doble turbina (T2L).
La serie reforzada se compone a su vez de:

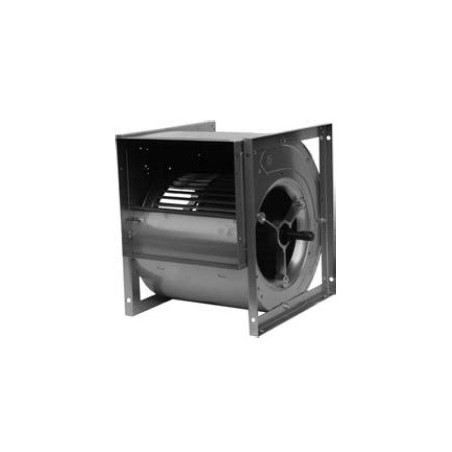

-Simple turbina (R): Del 7/7 al 30/28 con bastidor cúbico.
-Simple turbina (SR): Del 7/7 al 18/18 con bastidor cúbico exento de travesaños. Del 20/15 al 30/28 con bastidor triangular.
-Doble turbina (T2R): Del 9/7 hasta el 30/28. Con rodamientos sobre soporte de fundición.
-Doble turbina (T2SR): Del 7/7 sólo hasta el 18/18. Con rodamientos montados sobre amortiguadores de caucho en un soporte fijado al oído.
-Triple turbina (T3R): Del 9/7 al 30/28.
Production range
The range is made up 5 series:
Single impeller (R)
These are indirect driven fans, fixed via the built in frame.
Available in 14 sizes, from 7/7 up to 30/28.
Single impeller (SR)
Similar to the R series, but without cross-members up to size 18/18 and a triangular-side frame from 20/15 up to 30/28
Double impeller (T2SR)
These are double impeller semi-reinforced, forming a singleas sembly with a common shaft, mounted on three bearings and antivibration mounts. Available in 11 sizes from 7/7 up to 18/18.
Double impeller (T2R)
Similar to the T2SR series, but with a larger diametrer shaft and two bearings mounted on cast iron bracket. Available in 18 sizesfrom 9/7 up to 30/28.
Triple impeller (T3R)
These are three double inlet reinforced fans, forming a singleassembly similar to the T2R series. Available in 18 sizes from 9/7up to 30/28.
Modelos:
- TECNIFAN 10-10-L
- TECNIFAN 10-10-R
- TECNIFAN 10-10-SR
- TECNIFAN 10-10-T2L
- TECNIFAN 10-10-T2R
- TECNIFAN 10-10-T2SR
- TECNIFAN 10-10-T3R
- TECNIFAN 10-8-L
- TECNIFAN 10-8-R
- TECNIFAN 10-8-SR
- TECNIFAN 10-8-T2L
- TECNIFAN 10-8-T2R
- TECNIFAN 10-8-T2SR
- TECNIFAN 10-8-T3R
- TECNIFAN 12-12-L
- TECNIFAN 12-12-R
- TECNIFAN 12-12-SR
- TECNIFAN 12-12-T2L
- TECNIFAN 12-12-T2SR
- TECNIFAN 12-12-T3R
- ....
Consulte en el catálogo todos modelos.
