TECNIFAN TMD

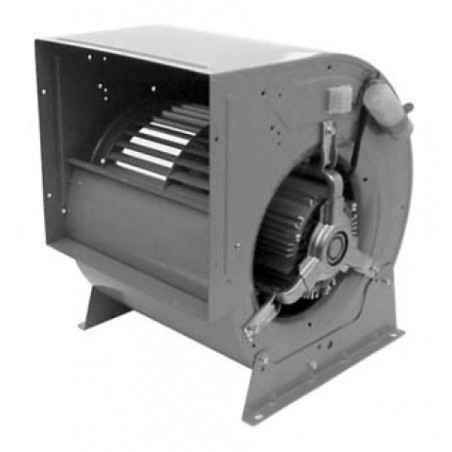

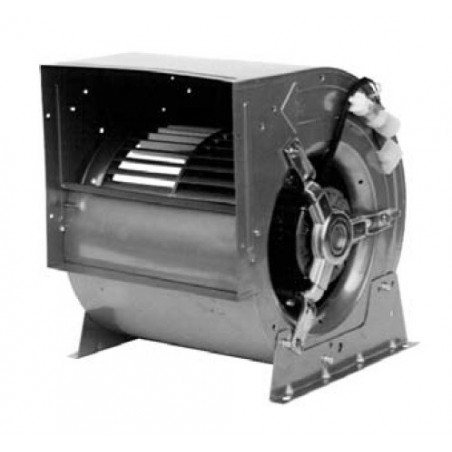

Ventilador centrífugo TECNIFAN TMD.

Centrifugal Fan TECNIFAN TMD.

Ventiladores Tecnifan TMD de doble aspiración con motor directamente incorporado, de doble rodete con motor acoplado directamente al rodete mediante un moyú de fijación. Se fabrica desde el modelo 5/8 hasta el 15/15.

Pertenece a las serie Ligera (L).

Los motores a acoplar son tanto de tipo abierto IP20 como cerrado IP54. Todos ellos son de aislamiento CLASE F.

Los motores pueden ser:
- Monofásicos 220V, 50Hz con condensador de 4 o 6 polos, de una o 3 velocidades
- Trifásicos 220/380V, 50Hz de 6 polos y una velocidad (modelos 10/10, 12/9, 12/12 y 15/15

Características:

• Montaje del motor: La forma de acoplamiento del motor es la siguiente. Por un lado, el eje del motor está directamente fijado al rodete mediante el moyú de fijación. Por otra parte, el motor está fijado por unos soportes de diseño especial al lateral de la carcasa mediante tornillos, intercalando entre motor y soporte amortiguadores de caucho natural.
• Motor eléctrico: Es del tipo abierto (IP20) ó cerrado (IP54), monofásico 220 V, 50Hz, con condensador, de cuatro o seis polos, de una velocidad con termostato de protección interna, clase de aislamiento F. En los modelos 10/10, 12/9, 12/12 y 15/15 se monta también conmotor trifásíco 220/380 V, 50 Hz, de seis polos y una velocidad.
• Condensador: Es del tipo de polipropileno, con carcasa de protección en material plástico autoextinguible. Responde a las normas VDE. Una caperuza asegura la protección de los terminales del condensador. Va sujeto al lateral del ventilador mediante abrazadera.
• Conexionado eléctrico: El conexionado se efectúa a partir de unas clemas previstas a tal efecto, protegidas por una tapa de plástico.

Recomendaciones para su correcta utilización: Asegurar una buena entrada de aire por el oído que lleva el motor, de manera a evitar un posible calentamiento de este último. Respetar las intensidades limite indicadas por el fabricante del motor y que figuran en la placa de características del mismo. No, utilizar el ventilador con descarga libre ya que entonces se produciría un importante aumento del consumo del motor. El ventilador no debe trabajar con aire o en ambiente cuya temperatura sobrepase los 45º C.

Production Range: Comprises only one family, simple impeller, called TMD. Availablein nine sizes, from 5/8 to 15/15.

Recommendations for using it correctly: Ensure good flow air though the inlet which the motor has, to avoid the latter heating. Respect the limit speeds indicated by the motor manufacturer and which are given in its name plate. Do not use the fan with free discharge, as other wise there would bea considerable increase in consumption of the motor. The fan must not work with air or in an atmosphere with a temperature over 45º C.

Modelos:

• TECNIFAN TMD- 10-10 1-2 CV 4P I-IP 20

• TECNIFAN TMD- 10-10 1-2 CV 4P I-IP 20 3v
• TECNIFAN TMD- 10-10 1-2 CV 4P I-IP 52
• TECNIFAN TMD- 10-10 1-2 CV 6P I-IP 20
• TECNIFAN TMD- 10-10 1-2 CV 6P I-IP 52
• TECNIFAN TMD- 10-10 1-2 CV 6P I-IP 52 3v
• TECNIFAN TMD- 10-10 1 CV 6 P 1-IP 52
• TECNIFAN TMD- 10-10 1 CV 6 P 1-IP 52 3v
• ....

Consulte en el catálogo todos los modelos.
